蓄电池在线监测系统(可监测内阻与单体温度)

产品介绍 性能特点

在线监测系统简介

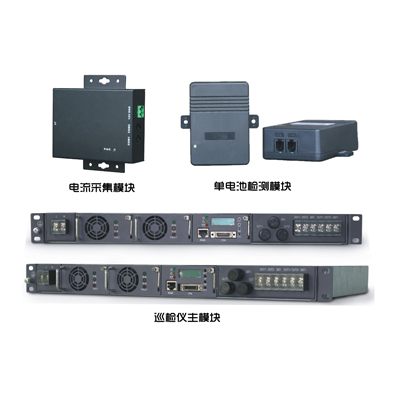

蓄电池在线监测系统在巡检仪产品基础上升级,增加检测蓄电池的单体内阻与单体温度功能,保障蓄电池稳定运行。在线监测系统由巡检仪主模块、单电池检测模块、电流采集模块组成。


巡检仪主模块

巡检仪主模块可以从单电池检测模块中逐个读取电压、电流、内阻与蓄电池单体温度值,并进行分析处理与显示,一个巡检仪主模块最多可以监测六组电池,共960只蓄电池。


单电池检测模块

单电池检测模块能监测单只电池的电压、内阻与温度,并通过通信口将数据上传给巡检仪主模块,单电池检测模块本身不具备告警判断功能。单电池检测模块由电池供电,2V模块最大功率小于0.15W,12V模块小于0.25W。

每节蓄电池需安装一个单电池检测模块,带模块安装可直接贴在电池表面。


电流采集模块

电流采集模块能监测一组电池的充放电电流与一个环境温度,可通过

UART口与主模块进行通信,一组电池需本配置一个电流采集模块。



巡检仪主模块

 轮巡读取每个单电池检测模块测得的电池电压、内阻与温度值、电池组电流;

 带LCD显示,可查询实时监测数据及历史告警记录;

 可设置上下限值与运行参数;

 自动告警功能,告警时LED灯亮,蜂鸣器响,同时对应干接点闭合;

 带一个RS485口与一个网络,可接入到上位机。


单电池检测模块

 工作温度:-5℃~50℃;

 相对湿度:5%~90%;

 大气压强:80~110kPa;

 2V、12V电池,容量小于2000AH(需根据电池电压不同,选择不同的检测模块)。

 组压:20~800V,±(0.5%+0.2V)单体电压:1.5~2.5V,±(0.1%+1mV);9~15V,±(0.1%+10mV);

 单体电池内阻:100~65535uΩ

                          ±(2%+3 uΩ)(2V电池,重复精度)

                          ±(2%+30uΩ)(6V、12V电池,重复精度)

 分辨率为3 uΩ;

 电池内部温度:5℃~+50℃,±1.5℃。


电流采集模块

 充放电电流:0~500A(可选),±2%(最大量程);

 环境温度:-5℃~+70℃,±0.5℃;

 电流采集模块出货默认最大电流采集量为500A,如超出量程请提前与技

 术支持部联系。
